申克秤減速機產品概述：
1，SBD皮帶秤減速機專為申克配套而獨特設計制造的新穎傳動裝置,申克減速機性能良好,結構緊湊,使用壽申克稱減速機命長,安裝維修方便。

申克秤減速機性能特點:
該減速機是由行星擺線傳動為前級減速，弧齒錐齒減速傳動為后級減速，廣泛應用于冶金，水泥，鋼鐵，礦山，煤炭，化工等行業的調速秤上。配套于TDG調速秤上一般有SBD50型和SBD65型兩種，功率在0.37KW-1.5KW。流量大的稱配SBD75型根據用戶臺時產量的大小，配置相應的功率，同時根據現場工藝、空間大小，需注明左裝還是右裝。
申克秤減速機技術參數:
該機二級傳動是由二部分組合而成。第一部分（高速級）采用內齒為針銷。外齒為短幅擺線齒的方式，第二部分（低速級）采用弧齒錐齒方式。軸孔輸出傳動齒輪都經過熱處理淬火后硬度達HRC58-60.它是硬齒面減速機二 特點 高速比，效率高結構緊湊體積小，運轉平穩，噪音低，使用壽命長，使用正反轉。
本減速機適用與各類輸送設備,專門為水泥輸送行業而設
計研制的產品,
配套于減速秤有SBD50型SBD65型功率一般在0.37KW-
1.5KW。根據用戶臺時產量的大小，
配置相應的功率，同時根據現場工藝、空間大小，需注
明左裝還是右裝。
|
（一）申克秤減速機(皮帶秤減速機)型號和規格
|
|

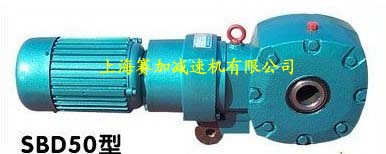

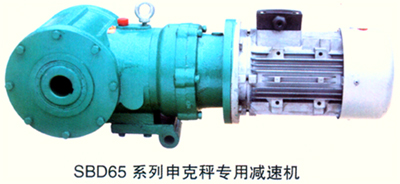

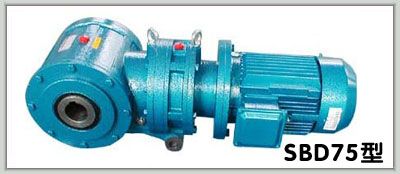

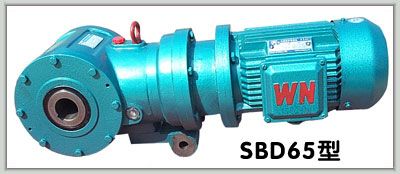

▲型號：SBD系列：50；65；75；(SBD50申克秤減速機,SBD65皮帶秤減速機,SBD75申克秤減速電機,SBD85申克秤減速機)
SBD50-0.55KW SBD50-0.75KW SBD50-1.1KW
SBD65-1.1KW SBD65-1.5KW SBD65-2.2KW SBD65-3.0KW
SBD75-1.5KW SBD75-2.2KW SBD75-3.0KW SBD75-4.0KW SBD75-5.5KW
|
|
型號
|
傳動比
|
輸入功率
|
輸出軸孔徑
|
測速方法
|
安裝方向
|
|
50
|
28～2314
|
0.12～1.1kw
|
φ28—φ40
|
A-測速發電機
|
從電機端方向看左或右
|
|
65
|
0.18～2.2kw
|
φ32—φ50
|
B-電感頭與齒輪盤
|
|
75
|
34～268
|
0.75～4kw
|
φ45～φ60
|
|
▲規格：
（二）雙級申克秤減速機功率配備表 |
|
傳動比
|
28
|
36
|
44
|
52
|
59
|
70
|
81
|
91
|
102
|
120
|
156
|
188
|
210
|
253
|
317
|
382
|
|
輸入功率
(KW）
|
50型
|
1.1KW
|
0.75KW
|
0.37～0.55KW
|
|
65型
|
2.2KW
|
1.5KW
|
1.1KW
|
0.55～0.75kw
|
|
75型
|
0.75～4KW
|
|
輸入轉速
（r/min）
|
1500
|
|
輸出轉速
（r/min）
|
53
|
41
|
34
|
28
|
25
|
22
|
18
|
16
|
14
|
12
|
9.6
|
8
|
7
|
5.9
|
4.7
|
3.9
|
|
| （三）三級申克秤減速機功率配備表 |
|
傳動比
|
358
|
424
|
489
|
554
|
619
|
749
|
945
|
1141
|
1271
|
1532
|
1923
|
2314
|
|
輸入功率（KW）
|
50型
|
0.25～0.37KW
|
0.18～0.25KW
|
0.12～0.18KW
|
|
65型
|
0.37～0.55KW
|
0.25～0.37KW
|
0.18～0.25KW
|
|
75型
|
0.75～4KW
|
|
輸入轉速（r/min）
|
1500
|
|
輸出轉速（r/min）
|
4
|
3.5
|
3
|
2.7
|
2.4
|
2
|
1.5
|
1.3
|
1.1
|
0.9
|
0.75
|
0.6
|
|
|
申克秤減速機、SBD申克秤減速機、皮帶秤減速機是上海賽加減速機有限公司公司主推產品之一，現公司銷售的的主要產品有：RV減速機、SBD減速機、HB減速機、大功率HB減速機、申克秤減速機、蝸輪減速機、SWL絲桿升降機等變速機械，質量保證，歡迎需要相關產品的朋友來人來電咨詢定購。 |
|
選型參數及外形安裝尺寸圖 :
