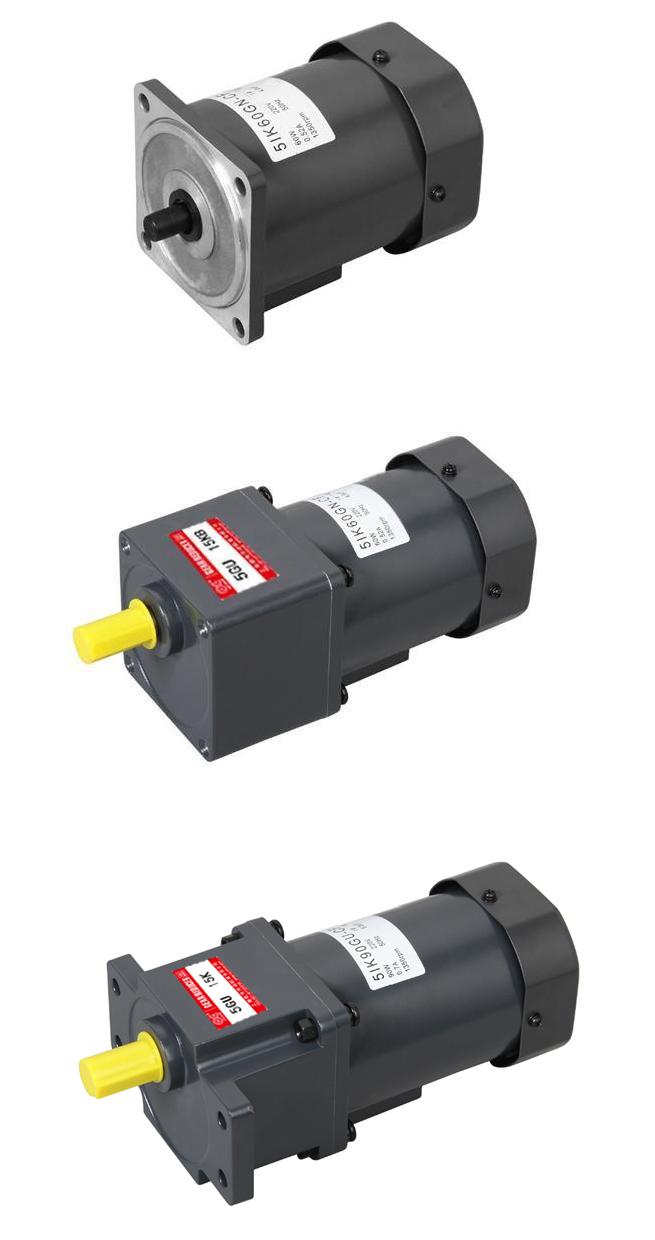

IK系列感應電機
感應電動機特性：
1、 微型感應電動機所指的是感應運轉型感應電動機，這種電動機不只在啟動時，在運轉當中也使用電磁線圈和電容器，雖然啟動轉矩不是很大，但其結構簡單，信賴度高，效率也比較高，可連續運轉；
2、 單相電動機運轉時，產生與運轉方向逆方向的轉矩，因此不可能在短時間內改變方向。請在電動機完全停止以后，再轉換其運轉方向；
3、 三相電動機以三相電源驅動感應電動機，其效率很高，啟動力矩也比較大，信賴度高。
電動機型號表示：
5 I K 60 R GN – C T E
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
|
① |
電機尺寸 0：42mm 2：60mm 3：70mm 4：80mm 5：90mm 6：104mm |
|
② |
類型名稱 I：感應電動機 R：可逆電動機 T：轉矩電動機 |
|
③ |
系列名稱 K：K系列 |
|
④ |
輸出功率 例如60：60W |
|
⑤ |
R：表示帶調速電機 無：表示未帶 |
|
⑥ |
轉軸形狀 GN：GN型齒輪軸 GU：GU型齒輪軸 A：圓軸型 A1：鍵槽型 |
|
⑦ |
電源電壓-極數
A：單相100V50/60Hz4P B：單相110V50/60Hz2P
C：單相220/230V50Hz4P D：單相22050Hz2P
E：單相110/120V60Hz4P H：單相220/230V60Hz4P
S：三相200/220/230V50/60Hz4P S3：三相380/400/415V50/60Hz4P
T：三相200/220/230V50/60Hz2P T3：三相380/400/415V50/60Hz2P |
|
⑧ |
T：帶端子箱型 F：帶風扇 FF：帶強制風扇 M：無勵磁動作型電磁制動電機 |
|
⑨ |
附電容器種類 J： 單相100V、110V、120V用電容器 E：單相220/230V用電容器 |
減速器：
5 GN 15 K
① ② ③ ④
|
① |
減速機尺寸 0：42mm 2：60mm 3：70mm 4：80mm 5：90mm 6：104mm |
|
② |
齒軸類型 GN：GN型齒輪軸 GU：GU型齒輪軸 |
|
③ |
減速比 15：減速比15 |
|
④ |
軸承種類 K：滾珠軸承（對GU型方箱體標注為KB） | |
選型參數及外形安裝尺寸圖 :
